کدهای دیباگر

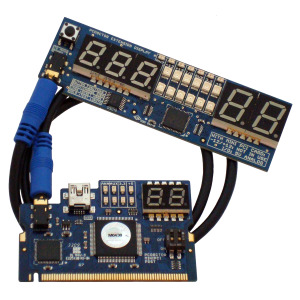

از دیباگر برای پیدا کردن نواحی معیوب مادربردی که تصویر نمیدهد استفاده میشود .

LED RESET

این ال ئی دی باید خاموش باشد .در صورت روشن بودن نشان ایراد در مدار ریست مادربرد میباشد.

LED CLK

این ال ئی دی باید روشن باشد .درصورت خاموش بودن نشانه خرابی در مدار فرکانس است .

LED IRDY

این ال ئی دی باید روشن باشد . ونشانه سالم بودن بایوس وفعالیت آن است .

LED 3.3V/5V/12V

این ال ئی دی ها باید روشن باشند. ونشانه سلامت ولتاژهای مزبور در مادربرد کامپیوتر میباشد.

کدهای دیباگر

   ۰۰     ۱۱     FF      کدهایی هستند که اگر به صورت تک ضرب نشان داده شود نشان عدم موفقیت دیباگر در شناسایی ناحیه معیوب است.

   C0     C1     C2     C3     C4   کدهای مربوط به خرابی فاز رم

   d0     d1     d2     d3     d4   کدهای مربوط به خرابی فاز رم

   ۲۶      کد مربوط به سلامت مادربرد میباشد.

   ۰A     کد مشکل بایوس

   ۰C    کد مشکل بایوس

   A5     A6     A7      کدهای مربوط به خرابی گرافیک

   dd     کدمربوط به خرابی پل جنوبی

   B4      کد مربوط به مشکل پل جنوبی

   E0     Ed     کدهای مربوط به خرابی فاز رم

   ۵۵     کد مربوط به عدم شناسایی رم
