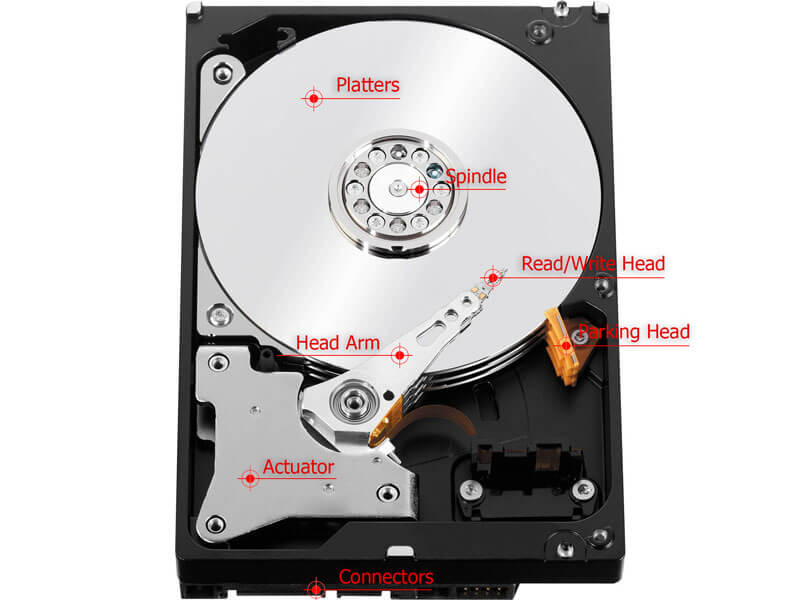

اجزای داخلی هارد دیسک

دیسک‌ها یا PLATTERS

دیسک ها صفحاتی دوار از جنس آلومینیوم هستند. معمولا در هارد دیسک ها از چند دیسک به جهت افزایش مقدار حافظه استفاده می شود. پلاتر ها از آلومنیوم یا شیشه ساخته شده است و بروی آن ها لایه ای نازک از جنس اکسید آهن یا آلیاژی از کبالت پوشانده شده است. هر دو طرف دیسک ها امکان ذخیره سازی اطلاعات را دارند.

هد خواندن/نوشتن HEAD

این قسمت بروی Head Arm نصب می‌شود. کار این قسمت خواندن و نوشتن داده‌ها به صورت ۰ و ۱ (باینری) بر روی قسمت‌های بسیار ریز موجود در Platter است. زمانی که Head وظیفه ذخیره داده‌ها را دارد، مقادیر مغناطیسی صفر و یک را در این قسمت‌های بسیار ریز قرار می‌دهد و زمانی که قصد خواندن داده‌ها را دارد، برعکس حالت نوشتن، مقادیر را می خواند.

قسمت Head فقط چند نانومتر با Platter خود فاصله دارد. هرچه این فاصله به دیسک ها نزدیک تر باشد، به دلیل امکان کوچک کردن سکتور های ذخیره سازی، فضای ذخیره سازی هارد دیسک بیشتر می شود.

موتور یا SPINDLE

وظیفه این قسمت چرخاندن دیسک هاست . به این ترتیب قسمت هد می تواند داده ها را بر روی نقاط مختلف صفحات مغناطیسی بخواند یا بنویسد. قسمت موتور چرخان می تواند از ۴۲۰۰ (در هاردهای کم مصرف قابل حمل) تا ۱۵۰۰۰ (در هاردهای با کاربری حرفه ای و خاص) دور در دقیقه (RPM) بچرخد. هرچه میزان این سرعت بیشتر باشد، سرعت دسترسی به اطلاعات در هارد دیسک نیز بیشتر خواهد شد.

کنترل کننده بازو ACTUATOR

این قیمت به کمک دو آهنربای بسیار قوی و یک سیم پیج میان آن ها امکان جابجایی بازوی هد را فراهم می کند. وظبفه این قسمت این است که همیشه هدها روی سکتور مناسب جهت خواندن و نوشتن باشند. اغلب صدایی که از هارد دیسک شنیده می شود مربوط به حرکت سریع این قسمت است.

بازوی هد Head Arm

قطعه ای ظریف و فلزی و معمولا به شکلبه ازای هر هد بروی هر سمت هر دیسک یک بازو وجود داردو همگی پس از اتصال به قسمت چرخان بازو به Actuator منتهی می شوند. این بدین معنی است که با حرکت Actuator تمامی بازو ها و همین طور هد ها با یکدیگر حرکت می کنند و یک هد به تنهایی نمی تواند بروی قسمت سکتور خاصی قرار گیرد. مثلثی که هد بروی آن نصب می شود.

پارکینگ هد Parking Head

زمانی که هارد دیسک در حال کار نمی باشد، هد ها در این قسمت قرار می گیرند تا از خطرات احتمالی برخورد هد با دیسک ها جلوگیری شود.

پورت های اتصال Connector

پورت یا درگاه هارد دیسک همان قسمتی از هارد است که با استفاده از کابل، هارد را به مادربورد متصل کرده و امکان خواندن اطلاعات از روی هارد یا نوشتن اطلاعات بر روی آن را به کاربر می دهد. در هارد دیسک های قدیمی قسمتی به نام Jumper نزدیکی پورت وجود داشت که کاربر می توانست به کمک آن ها نوع اتصال هارد دیسک را مشخص کند، این قسمت در هارد دیسک های امروزی حذف و به صورت اتوماتیک از طرف بایوس شناخته می شود.
