آشنایی با اجزای مادربرد لپ تاپ

شناخت اجزا ، مدارات ، فازها ونواحی مختلف مادربرد لپ تاپ – مدارات تغذیه ، آی سی های کنترلر و …

مدارات مهم :

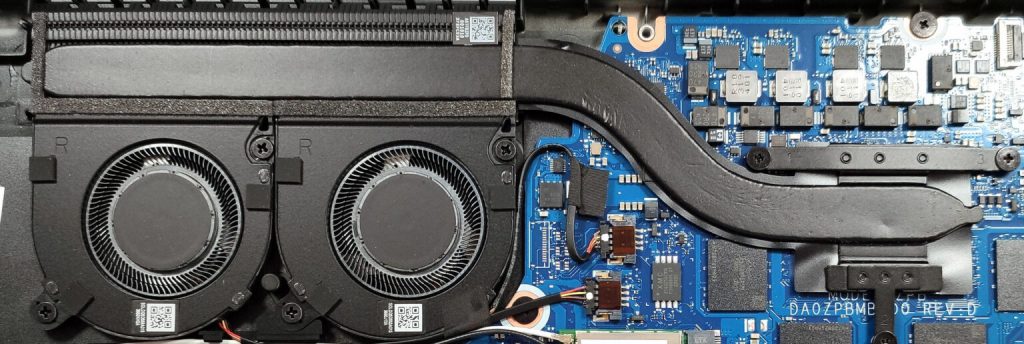

مدار VRM cpu : مدار تغذیه تامین کننده جریان برق مورد نیاز برای هسته CPU

مدار VRM (Voltage Regulator Module) پردازنده، یک بخش حیاتی از مادربرد است که وظیفه تنظیم و تثبیت ولتاژ مورد نیاز CPU را بر عهده دارد. پردازنده‌ها برای عملکرد صحیح به ولتاژ دقیقی

نیاز دارند که بسته به مدل و نوع پردازنده ممکن است بین ۰٫۷ تا ۱٫۵ ولت متغیر باشد

مدار CLOCK : مدار فرکانس مادربرد لپ‌تاپ (Clock Generator Circuit in Laptop Motherboard)

مدار فرکانس یا مدار تولید کلاک (Clock Generator Circuit) یکی از بخش‌های حیاتی مادربرد لپ‌تاپ است که مسئول تولید و توزیع سیگنال‌های کلاک برای پردازنده (CPU)، چیپ‌ست شمالی

و جنوبی، رم (RAM)، کارت گرافیک و سایر اجزای اصلی مادربرد می‌باشد. این سیگنال‌ها نقش تعیین‌کننده‌ای در زمان‌بندی و هماهنگی عملکرد قطعات مختلف سیستم دارند.

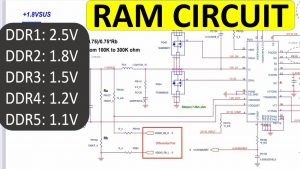

فاز رم : به اسلات رم ومدار نغذیه آن به اضافه آی سی های کنترل کننده آن گفته میشود.

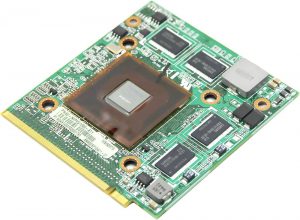

فازگرافیک : به GPU و رم های مرتبط به همراه مدارتغذیه آن اطلاق میشود.

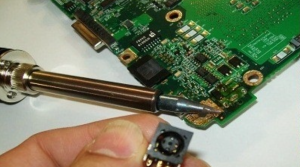

مدارمحافظ جک : به مدارات پشت جک آداپتور مادربرد لپ تاپ که عموما شامل سلف ، دیود ، فیوز ، …است گفته میشودو کار آن :

جلوگیری از اتصال کوتاه (Short Circuit Protection) در صورت خرابی آداپتور یا ورود ولتاژ نامناسب.
محافظت از مادربرد در برابر افزایش ولتاژ (Overvoltage Protection) که می‌تواند باعث آسیب به مدارهای تغذیه شود.
کنترل جریان بیش از حد (Overcurrent Protection) تا از آسیب به قطعات مادربرد جلوگیری کند.
فیلتر کردن نویزها و نوسانات ورودی برای تامین برق پایدار.

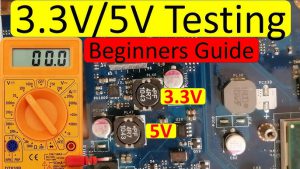

مدار MAX POWER : به مدار سازنده ولتاژهای ۳V PCU , ۵V PCU گفنه میشود

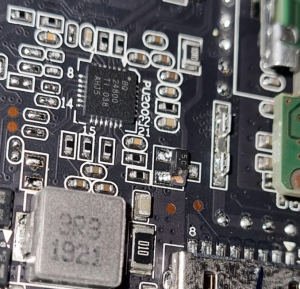

مدارشارژ : این مدار وظیفه شارژ باطری لپ تاپ را به عهده دارد واجزای آن عبارتند از:

– آی‌سی شارژ (Charging Controller IC)

هسته اصلی مدار شارژ که وظیفه مدیریت ولتاژ و جریان ورودی، کنترل پروسه شارژ و سوئیچینگ بین آداپتور و باتری را برعهده دارد.
نمونه‌های معروف:
- BQ24735, BQ24780S (برای لپ‌تاپ‌های Dell و HP)
- ISL6251, ISL88731 (برای لپ‌تاپ‌های Lenovo و Acer)

– ماسفت‌های سوئیچینگ (MOSFETs)

دو دسته ماسفت ورودی و ماسفت شارژ در این مدار وجود دارد:
- ماسفت ورودی (Adapter MOSFET): کنترل ورود ولتاژ از آداپتور
- ماسفت شارژ (Charging MOSFET): مدیریت جریان به سمت باتری

– مدار حسگر جریان (Current Sense Circuit)

شامل مقاومت‌های دقیق (Shunt Resistors) برای اندازه‌گیری جریان ورودی و خروجی
این مقادیر به آی‌سی شارژ ارسال شده و جهت تنظیم جریان استفاده می‌شوند

– خازن‌ها و چوک‌های فیلترینگ (Capacitors & Inductors)

کاهش نویز و تثبیت ولتاژ خروجی

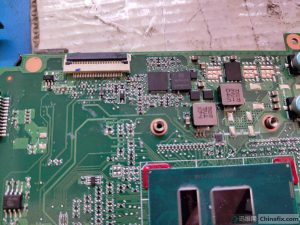

مدار تغذیه VCCSA : VCCSA مخفف System Agent Voltage است که یکی از ولتاژهای حیاتی در پردازنده‌های مدرن اینتل است. این ولتاژ برای تأمین انرژی بخش‌هایی مانند کنترلر حافظه،

PCIe، DMI و سایر واحدهای ارتباطی داخلی پردازنده استفاده می‌شود.

vccsa آموزش تعمیرات لپ تاپ

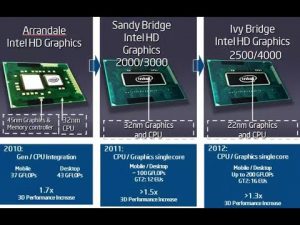

مدارتغذیه GFX : به مدار تغذیه گرافیک CPU گفته میشود.

GFX آموزش تعمیرات لپ تاپ

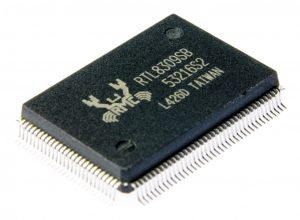

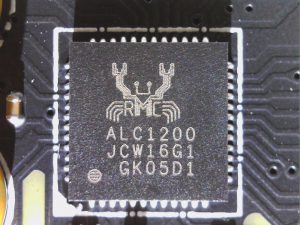

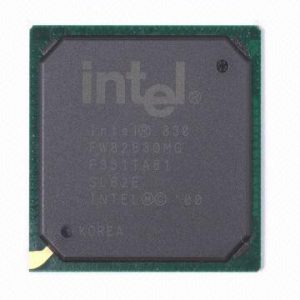

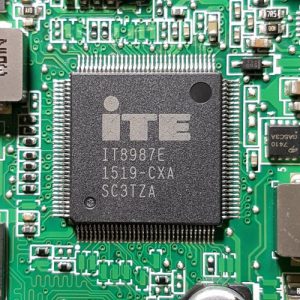

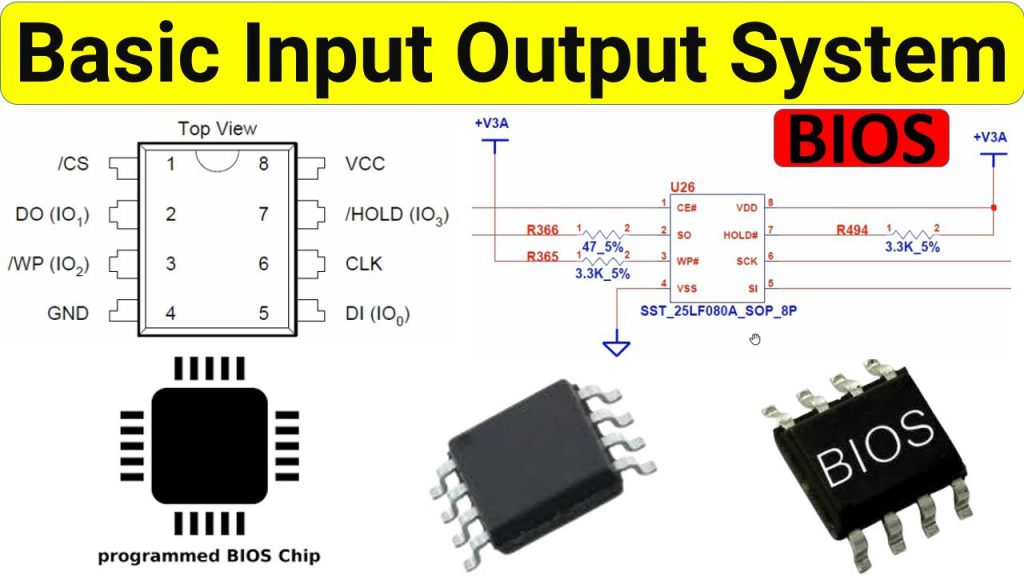

قطعات مهم :

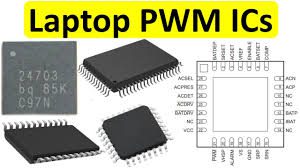

IC PWM : یکی از قطعات مدار VRM بوده و به ساخته شدن VCORE کمک مینماید.

آی سی PWM (Pulse Width Modulation IC) در مادربرد لپ‌تاپ به‌طور ویژه برای کنترل ولتاژهای مورد نیاز پردازنده (CPU) طراحی شده است. این آی سی نقش حیاتی در تنظیم و تثبیت

ولتاژ CPU ایفا می‌کند و عملکرد صحیح آن به حفظ پایداری و کارایی سیستم کمک می‌کند. در این بخش، به معرفی این آی سی و نحوه عملکرد آن در مدار VRM مادربرد پرداخته‌ایم.

وظیفه آی سی PWM در مادربرد لپ‌تاپ

تولید سیگنال‌های کنترلی برای ماسفت‌ها و چوک‌ها به‌منظور تنظیم دقیق ولتاژهای مورد نیاز پردازنده (CPU)
مدیریت انرژی و مصرف توان در پردازنده برای جلوگیری از گرم شدن بیش از حد
تنظیم داینامیک ولتاژ CPU بسته به بار پردازشی و نیاز پردازنده
کاهش نوسانات ولتاژ برای حفظ پایداری سیستم و جلوگیری از خرابی یا ریستارت

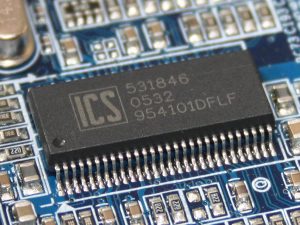

IC CLOCK :

آی سی فرکانس (Frequency IC) در مادربرد لپ‌تاپ یکی از اجزای کلیدی برای مدیریت و تنظیم فرکانس‌های مختلف پردازنده‌ها (CPU) و سایر اجزای سیستم است. این آی سی‌ها برای

تولید و تنظیم فرکانس‌های مورد نیاز سیستم طراحی شده‌اند و به کنترل عملکرد سیستم کمک می‌کنند.
